Visão Geral
Equipamento forte, robusto, preciso e confiável, guias lineares prismáticas retificadas no movimento longitudinal (45mm) e transversal (30mm), proporcionando alta robustez e garantia de maior precisão em altas velocidades. CNC totalmente digital. Processador Intel P4-Core2 Duo 3,4 Ghz / 3Mb (cache). Servomotores AC Brushless - Panasonic de 750w de potência. Acionamentos Panasonic digitais de 750w de potência. Redutores de velocidade planetários de alta precisão, pinhão e cremalheira de precisão.Características Técnicas
- Estrutura em aço rígida e robusta.
- Guias lineares transversais.
- Guias longitudinais usinadas e retificadas de 50 mm.
- CNC totalmente digital - Tecnologia Tectronix (nacional).
- Servomotores brushless AC com torque de 7,0 Nm e potência de 1.500W.
- Redutores planetários.
- Dupla motorização longitudinal.
- Tração por pinhão cremalheira.
- Cabo da tocha plasma transportada através de esteira porta cabos alemã.
- Software CAD-CAM com Nesting (arranjo) automático.
- Painel de controle de fácil operação.
- Precisão de repetibilidade de 0,05 mm.
- Precisão de posicionamento de 0,05 mm.
Tocha

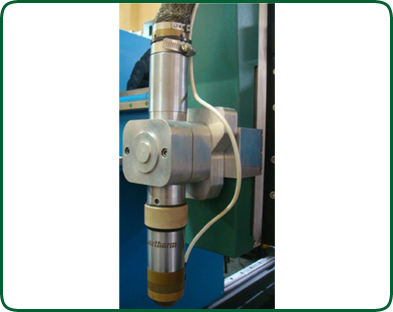

Suspensão da Tocha Plasma (Lifter) - Tectronix

Sistema de tração através de guias lineares e fuso garantindo precisão de movimentação, movimento feito por servomotor.
O eixo da tocha (Z) é controlado pelo CNC de forma que o operador determine a altura inicial da furação (piercing) e a altura de corte.
Sensor de fim de curso e referência.
Sistema de proteção anti-colisão da tocha, magnético, com parada instantânea da máquina em caso de colisão.
Controle de altura da tocha (THC)
Sistema totalmente digital.
Dois displays, o menor para colocar a tensão do arco do plasma (conforme tabela) e o outro display para tensão real do arco de plasma.
Controle em manual ou automático.
Chave sobe/desce para lifter.

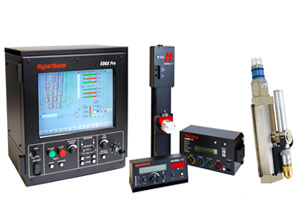

Plasma Hypertherm

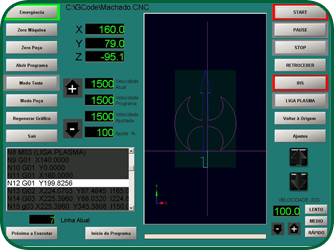

CNC Edge Pro - THC Art Glide ou Command#Tecnologia Tectronix PC

CNC totalmente digital com tela Touch Screen de 15'.
Processador Intel 3,4 GB, memória RAM de 2 GB e HD de 160 GB para armazenar programas.
Sistema operacional Windows XP.
Telas de programa / Gráfico / THC.

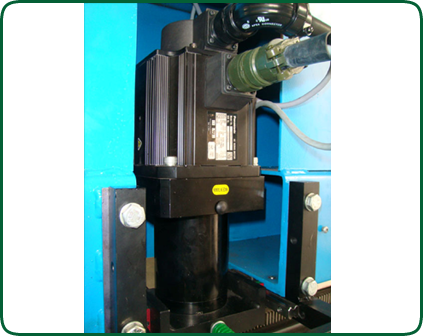

Servomotores

Servomotores AC brushless de alta potência de 1.500W e alto torque de 7,0Nm garantem altas velocidades de deslocamento com altas acelerações.
Os redutores são planetários de alto rendimento.
O suporte dos motores é fabricado com guias lineares e sistema de molas.
Os conectores dos servomotores são militares.Outros Detalhes

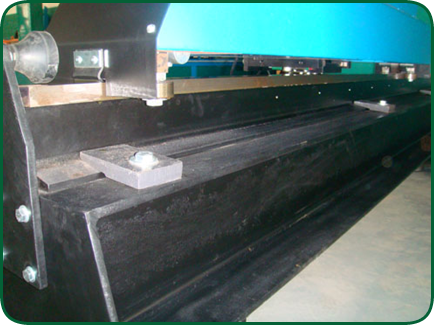

No movimento longitudinal, temos trilhos de trem usinados e retificados montados sobre viga H de 300mm x 300mm x 12mm

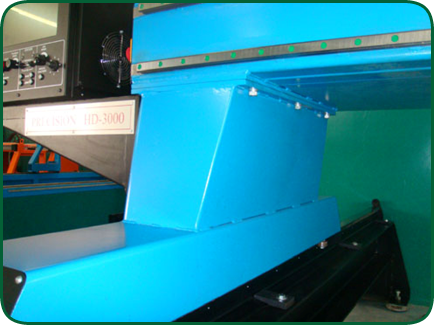

Carros longitudinais muito robustos feitos em aço soldado. Com o comprimento de 1.500 mm garantem melhor estabilidade e desempenho em altas velocidades.

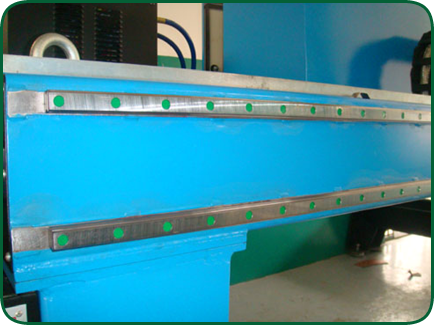

Pórtico transversal em aço soldado com tubo duplo. Guias lineares tracionam o carro transversal
